KAZIK SÜREKLİLİK TESTİ PİT (PILE INTEGRITY TEST)
Kazık süreklilik testi PİT (Pile Integrity Test) yada diğer adıyla kazık bütünlük testi sayesinde Jet Grouting kolonu fore kazık gibi yeraltı yapılarını ASTM D5882 standardına göre kazık süreklilik testi ile kontrol etmek mümkündür. Kazık süreklilik testi ile zemini açmadan yeraltındaki imalatın konumu ve problemleri belirlenebilmektedir. Kazık süreklilik deneyi, problemleri belirlemede hızlı ve daha az masraflı bir yöntemdir. PKazık süreklilik testi karotlu sondaj, kazı araştırması gibi zaman alıcı ve masraflı yöntemlerle karşılaştırıldığında, çabuk ve daha az masraflı sonuçlar sunar.
Kazık Süreklilik Testi Uygulaması ve Yöntemi:

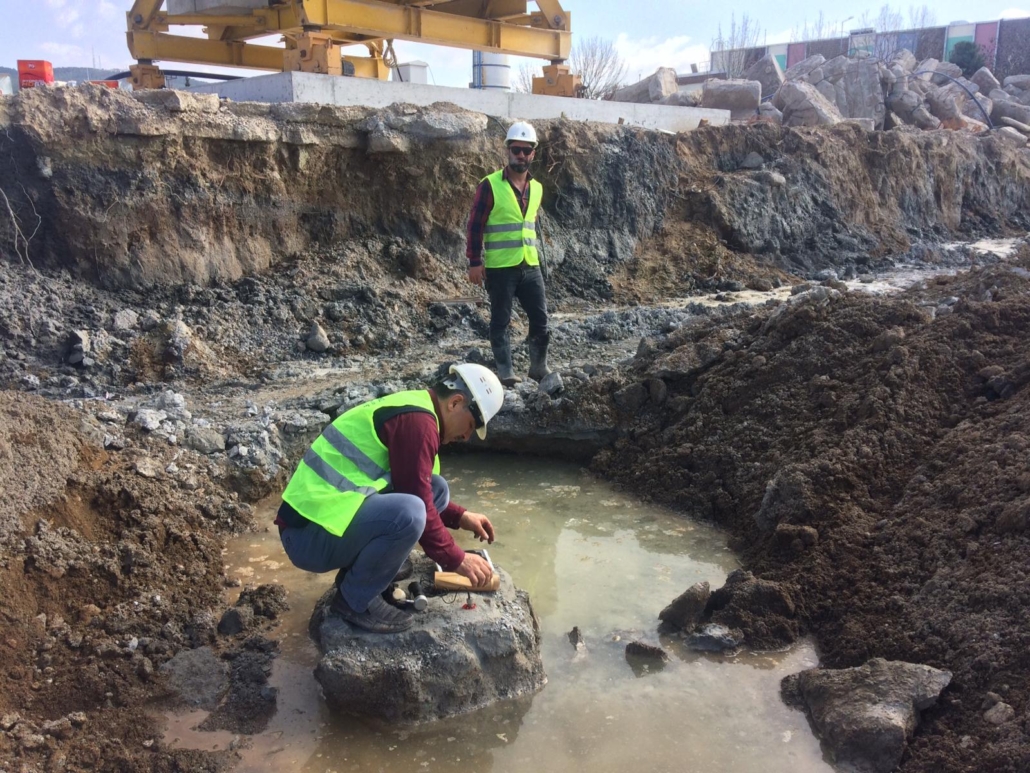

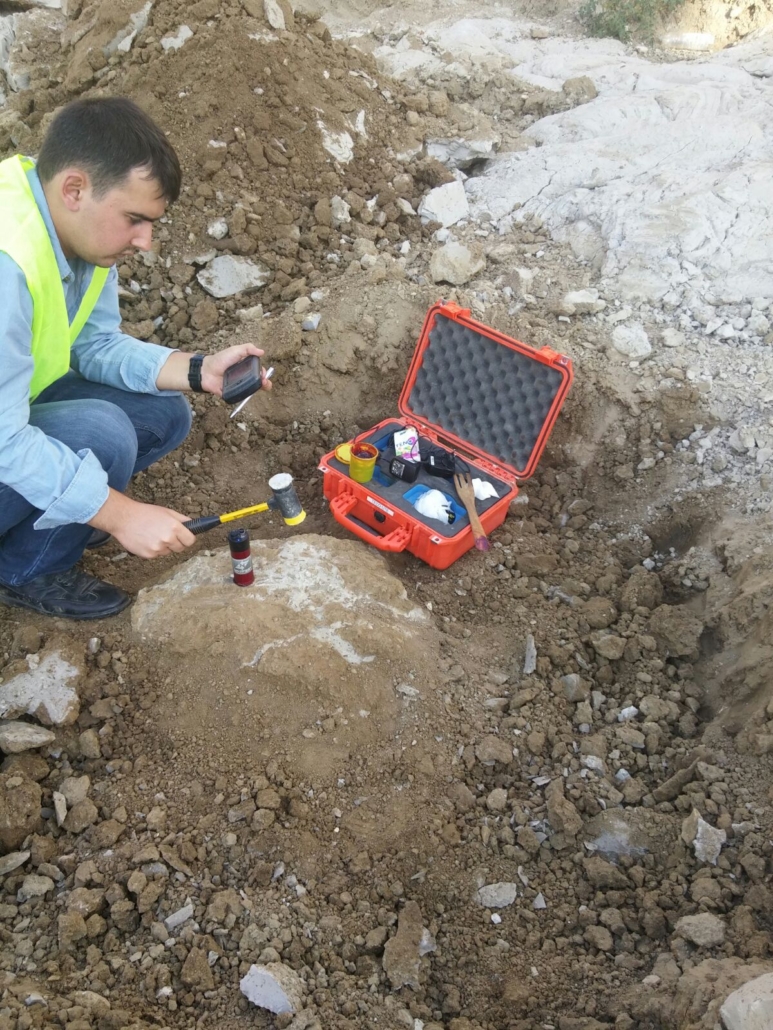

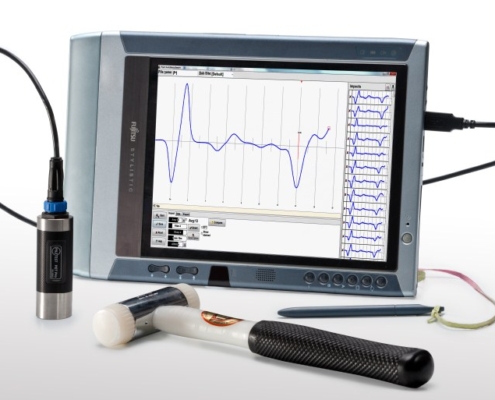

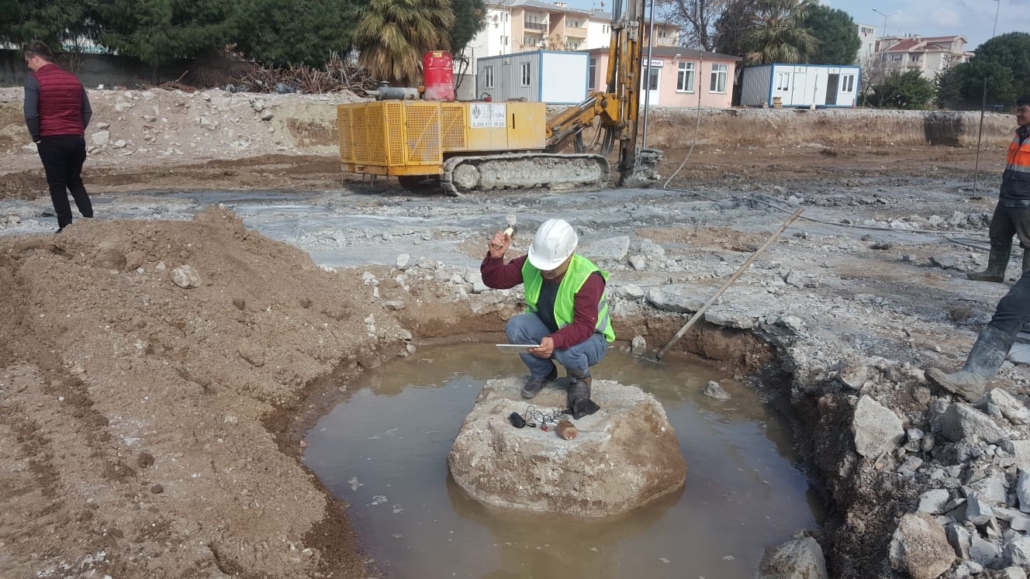

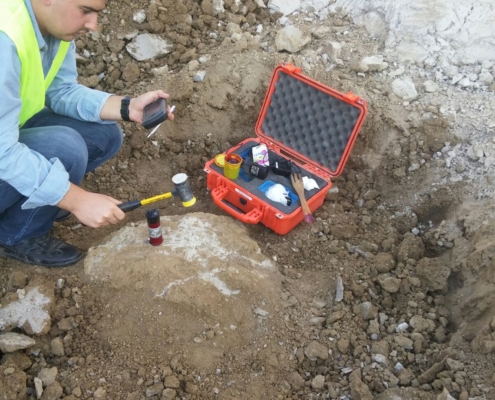

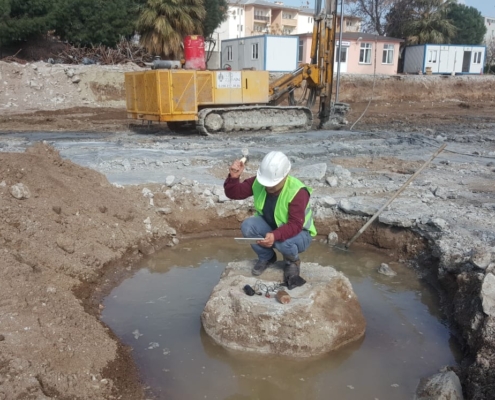

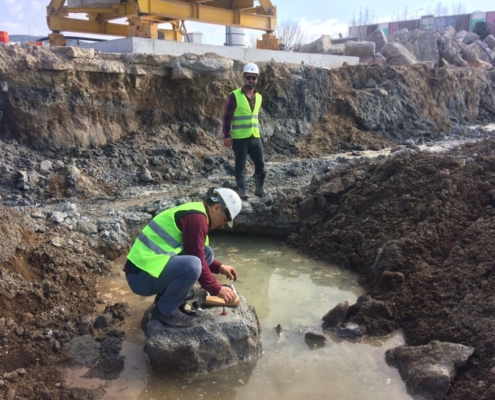

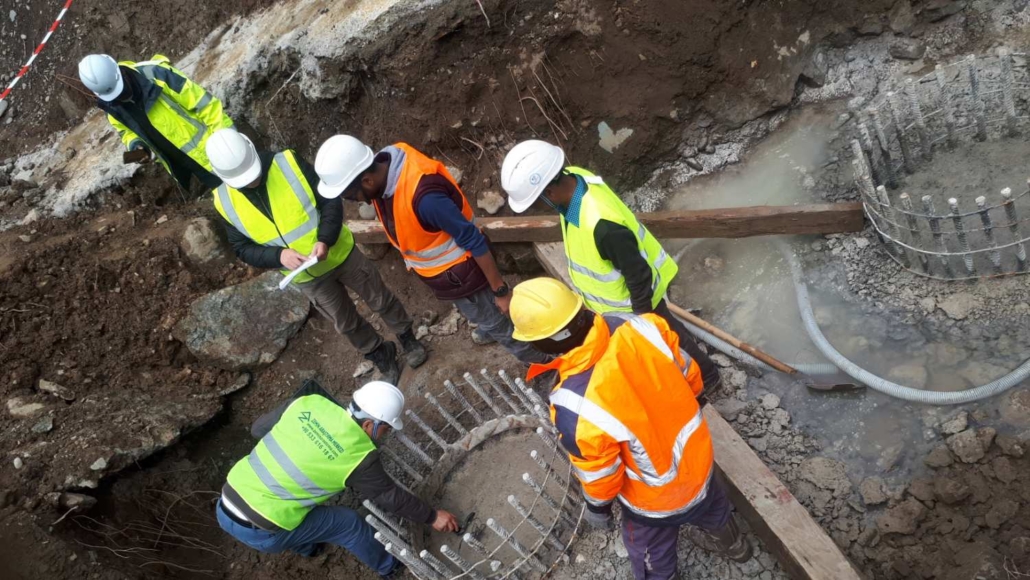

Kazık süreklilik Testi için fore kazığın ya da jet grouting kolonunun üst kesimine küçük bir çekiç ile vurarak yine kazık, ya da jet grout kolonu üstüne yerleştirilmiş olan ivme ölçerle bir yansıma sinyali kaydı esasına dayanır. Kazığın yanıtı hemen ekranda görüntülenebilir ve analiz için bellekte depolanabilir. Kazık süreklilik testi için gidilen şantiyede şantiye yetkilisinden kazık boyu, çapı, beton cinsi, zemin bilgileri,varsa çalışma sıkıntıları, imalat yapım yöntemi, muhafaza borusu, bentonit vb. gibi ön bilgiler alınır. Kazıkların birbirine ilintisiz yani tekil olması istenir.
Sistemin ilkesi gereği Kazık Süreklilik deneyi’nde her kazık için üç ile altı ayrı kayıt alınır. Kazık süreklilik testi elde edilen sonuçların yorumunda; zemin yapısı, kazık tasarım özellikleri ve kazık imalat yöntemi göz önüne alınmalıdır.
Kazık Süreklilik deneyinin genel avantajları:
•Uygulama kolay, hızlı ve ucuzdur. 100’lerce kazık bir günde test edilebiliyor
• Ulaşılan herhangi bir kazıkta test uygulanabilir.
• Bozukluklar ön safhalarda ve çabuk keşfedilebiliyor.
Kazık Süreklilik deneyi ile belirlenemeyen konular:
• Taşıma kapasitesi tahmin etmez
• Küçük bozukluklar kolaylıkla görülmez (Çeliğin belli yerlerinde üst tabakada kayıp ve küçük katılımlar meydana gelmektedir.)
• Çok uzun ve çok yüksek sürtünme alanlı kazıklar için uzunluk zor belirlenir.
• Kazık ucundaki çöküntü belirlenemez.
Kazık Süreklilik Testi Yanında İstenen Testler:
• Fore Kazık ve Jet grouting kolonlarında proje boyutunada bağlı olarak Her yüz kazıkta bir adet kazık yükleme deneyi talep edilebilir.

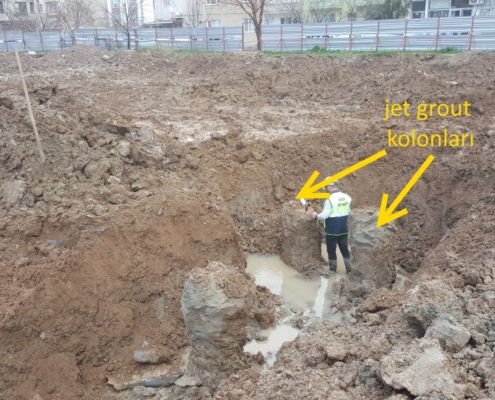

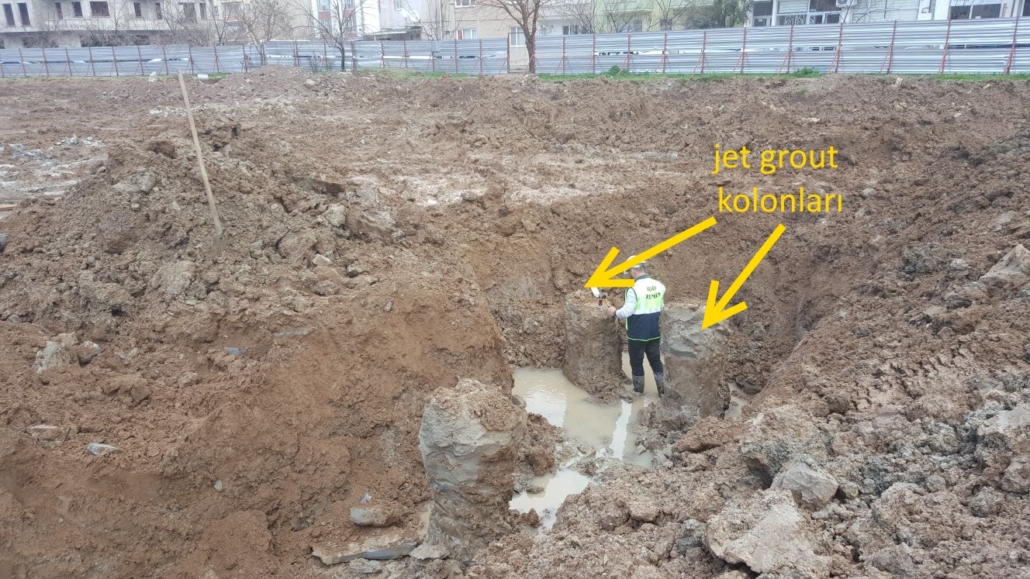

Jet grouting Kolonlarında bir kaç kolonun etrafı açılarak çap kontrolü yapılabilir,
Jet grouting Kolonlarında tam boy karot alınarak bütünlük kontrolü yapılabilir,
Jet grouting Kolonlarında karot numune alınarak laboratuvarda basınç testi yapılabilir.
| Soru | Cevap |
|---|---|
| Kazık süreklilik testi hangi kazıklarda yapılır? | Fore kazık, mini kazık, jet grouting kolonları, DSM deep soil mixing kolonlarında yapılabilir. Dışı Metal boru olan kazıklarda uygulama sınırlıdır. |
| Kazık süreklilik testi ne zaman yapılmalıdır? | Kazık betonunun dökümünden sonra 5-7 gün sonra yapılması tavsiye edilir. |
| Kazık süreklilik testi ne kadar zaman alır? | Sahada ölçüm kayıt alınması 5-10 dakikadır. Raporlama da bir gündür. |
| Kazık süreklilik testi PİT ölçüm öncesi ne hazırlık yapılmalıdır | Ölçüm öncesi kazık etrafı kuru kazık kafası açık olmalıdır. |
| Kazık süreklilik testi PIT testi bize ne veri verir. | Kazığın boyu, sürekliliği, çap değişimi, çatlaklar, boşluklar , kesit daralması gibi kusurlar belirlenebilir. |
| Kazık süreklilik testi PİT Raporlama süreci nedir? | Ortalama bir günde raporlar hazırlanır. |
