İnklinometre Deneyi ve Ölçümü
Derin kazı iksalarında, şevlerde, heyelan bölgelerinde ve barajlarda zeminin yatay hareketini derinliğe göre ölçüyoruz. Kuyuyu açıp inklinometre borusunu yerleştiriyor, okumaları ASTM D6230’a göre periyodik yapıyor, deplasman grafiklerini raporluyoruz.
Doğrudan arayın: 0533 616 18 67
- ASTM D6230
- Kurulum, okuma, rapor tek elden
- 60 ve 70 mm ABS boru temini
- 2001’den beri sahada
- Okuma ünitesi
- Kablo ve makara
- Oluklu boru, enjeksiyonla sabit
- Tekerlekli prob, 0,5 m aralıkla
- Kayma bölgesi, boru bükülür
- Sabit taban, hareketsiz tabakada
Tanım
İnklinometre deneyi nedir?
İnklinometre deneyi, zemine düşey olarak yerleştirilen oluklu bir borunun içinde eğim ölçer bir prob gezdirilerek zeminin yatay hareketinin derinliğe göre ölçüldüğü izleme yöntemidir. Sahada kısaca inko ölçümü olarak da bilinir.
Boru, alt ucu hareket etmeyen sağlam bir tabakaya gömülecek şekilde kuyuya yerleştirilir ve çevresi enjeksiyonla doldurulur. Zemin hareket ettikçe boru da onunla birlikte eğilir. Her okuma ilk okumayla karşılaştırılır ve hareketin hangi derinlikte, hangi yönde ve ne hızla olduğu bulunur.
Derin kazılarda iksa duvarının davranışını, heyelanlarda kayma yüzeyinin derinliğini erken gösterir. Böylece önlem, hasar oluşmadan alınır.
Bir bakışta
| Standart | ASTM D6230 (prob tipi inklinometreyle zemin hareketinin izlenmesi). |
|---|---|
| Ölçülen | İki dik eksende yatay deplasman, derinliğe göre birikimli profil, hareket hızı. |
| Okuma aralığı | Probun tekerlek aralığı kadar, genellikle 0,5 m. |
| Boru | Dört oluklu ABS inklinometre borusu, 60 ya da 70 mm dış çap. |
| İlk okuma | Enjeksiyonun prizinden sonra, yaklaşık bir hafta içinde. |
| Okuma sıklığı | Kazı ve hareket hızına göre haftalık, aylık ya da altı aylık. |
Uygulama alanları
İnklinometre nerelerde kullanılır?
Saha uygulaması
İnklinometre deneyi nasıl yapılır?

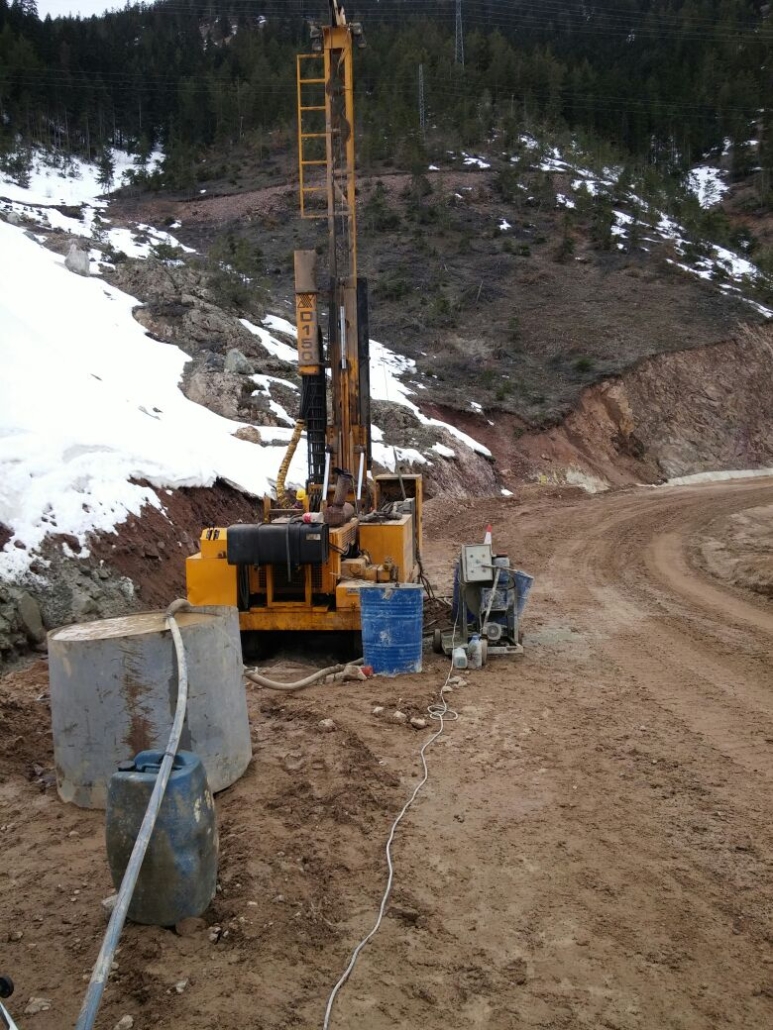

- Kuyu açılırSondajla, beklenen hareket bölgesinin altındaki sağlam tabakaya girecek derinlikte kuyu açılır. Kuyu çapı borunun rahat inmesine yetecek genişlikte olmalıdır.

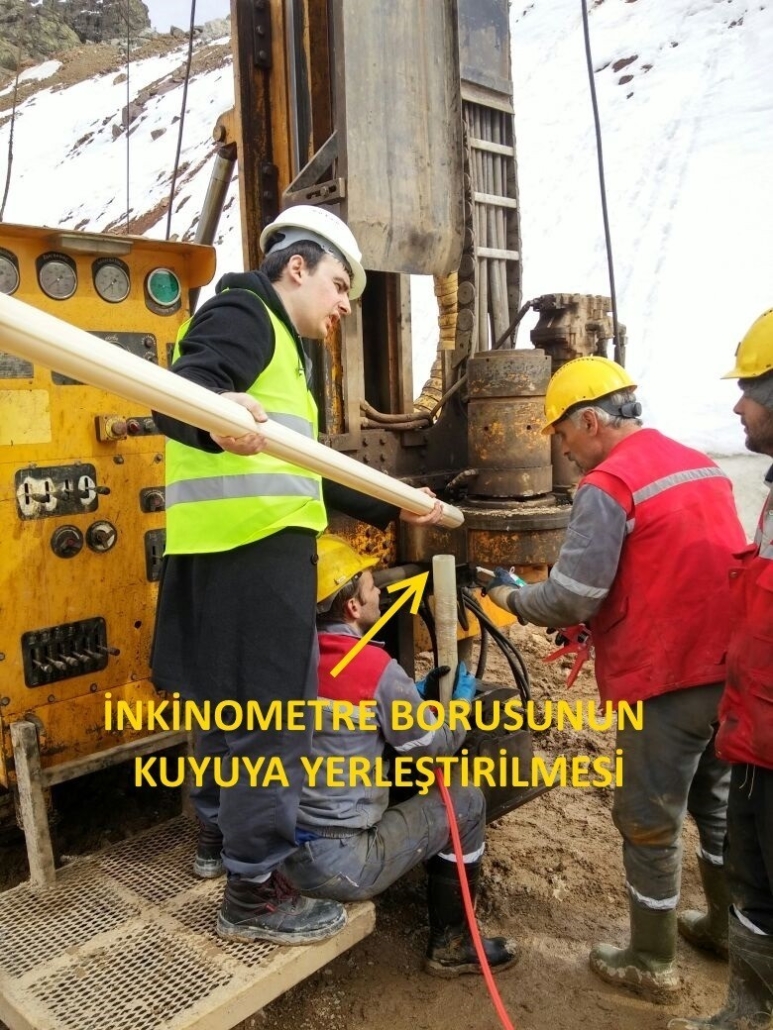

- Boru yerleştirilirİnklinometre boruları birleştirilerek kuyuya indirilir. Oluklardan biri beklenen hareket yönüne, yani kazıya ya da şevin aşağısına bakacak şekilde yönlendirilir.
- Enjeksiyon yapılırKuyu dibinden yukarıya çimento-su karışımı basılır, borunun çevresi tamamen doldurulur. Kuyu ağzına kilitli koruma kapağı takılır.
- İlk okuma alınırEnjeksiyon priz aldıktan sonra, yaklaşık bir hafta içinde referans okuma yapılır. Sonraki tüm okumalar bununla karşılaştırılır.
- Prob gezdirilirProb boruya indirilir, dipten yukarı 0,5 m aralıklarla okunur. Prob 180° çevrilerek ikinci geçiş yapılır, böylece cihaz hataları giderilir.
- Periyodik okuma yapılırOkumalar şartnamedeki ya da hareket hızına göre belirlenen sıklıkta tekrarlanır.
- HesaplanırHer aralıktaki eğim yatay kaymaya çevrilir, sabit tabandan yukarı toplanarak birikimli deplasman profili çıkarılır.
- RaporlanırDeplasman–derinlik ve zaman–deplasman grafikleri hazırlanır, uyarı eşikleriyle karşılaştırılıp gecikmeden bildirilir.
Sonuçların okunması
İnklinometre grafiği nasıl okunur?
Grafikte düşey eksen derinlik, yatay eksen ilk okumaya göre birikimli yatay deplasmandır. Her okuma ayrı bir çizgi olarak üst üste çizilir.
- İksa perdesi. Deplasman çoğunlukla perdenin üst kısmında en büyüktür ve kazı derinleştikçe artar. Ankraj kotlarında artış yavaşlar.
- Heyelan ve şev. Hareket belirli bir derinlikte ani bir kırılma gibi görünür. Bu kırılmanın olduğu derinlik kayma yüzeyidir.
- Hız. Okumalar arasındaki farkın geçen güne bölünmesi hareketin hızını verir. Hızın artması deplasmanın büyüklüğünden daha önemli bir uyarıdır.
Grafiğin altta sıfırda kalması, borunun hareketsiz tabakaya yeterince gömüldüğünü gösterir. Alt uç hareket ediyorsa ölçümler güvenilir değildir.
Hareket hızı
Deplasman hızı ve uyarı eşiği kontrolü
Başlangıç değerleri örnektir. Uyarı ve alarm eşiklerini proje mühendisi belirler. Eşikler iksa tipine, kazı derinliğine ve komşu yapıların hassasiyetine göre değişir.
Hesaplayıcı son hızla devam edilirse uyarı ve alarm eşiğine kaç günde ulaşılacağını da gösterir. Bu süre, okuma sıklığını artırma ya da önlem alma kararında yol göstericidir.
Hareket hızlanıyorsa okumalar sıklaştırılır, kazı ilerlemesi gözden geçirilir ve proje müellifine gecikmeden bilgi verilir.
Fiyat
İnklinometre ölçümü fiyatı
Fiyatı en çok kuyu sayısı ve derinliği, okuma sayısı ve sahanın bulunduğu il belirler.
- Kuyu sondajı, boru ve enjeksiyon kurulum bedelini oluşturur
- Okuma bedeli, izleme süresi ve okuma sıklığıyla artar
- Boruyu sizin ekibiniz yerleştirecekse yalnızca boru ve okuma hizmeti verilebilir
- Şehir dışı sahalarda yol eklenir, okumalar ziyaret planına göre gruplanır
Yandaki bilgileri doldurun, mesajınız hazır olarak WhatsApp’ta açılsın. İksa projeniz ya da vaziyet planınız varsa aynı sohbete ekleyin.
Doğru kurulum
Güvenilir ölçüm için dikkat edilenler
- Borunun alt ucu beklenen hareket bölgesinin yeterince altındaki sağlam tabakaya gömülür
- Oluklardan biri beklenen hareket yönüne yönlendirilir
- Kuyu çevresi boşluk kalmayacak şekilde dipten enjeksiyonla doldurulur
- İksada kuyular perdeye yakın ve kazının en derin, en kritik kesitlerine yerleştirilir
- Kuyu ağzı kilitli kapakla korunur, iş makinelerinden uzak tutulur
İnklinometre borusunu ayrıca da tedarik ediyoruz: inklinometre borusu satışı.
Her okumada
Raporda neler var?
- Kuyu bilgileri, boru derinliği ve oluk yönleri
- İki eksende birikimli deplasman–derinlik grafikleri
- Seçilen derinliklerde zaman–deplasman grafikleri
- Hareket hızı ve uyarı eşikleriyle karşılaştırma
- Eşik aşımında aynı gün bildirim ve öneriler
Sahadan

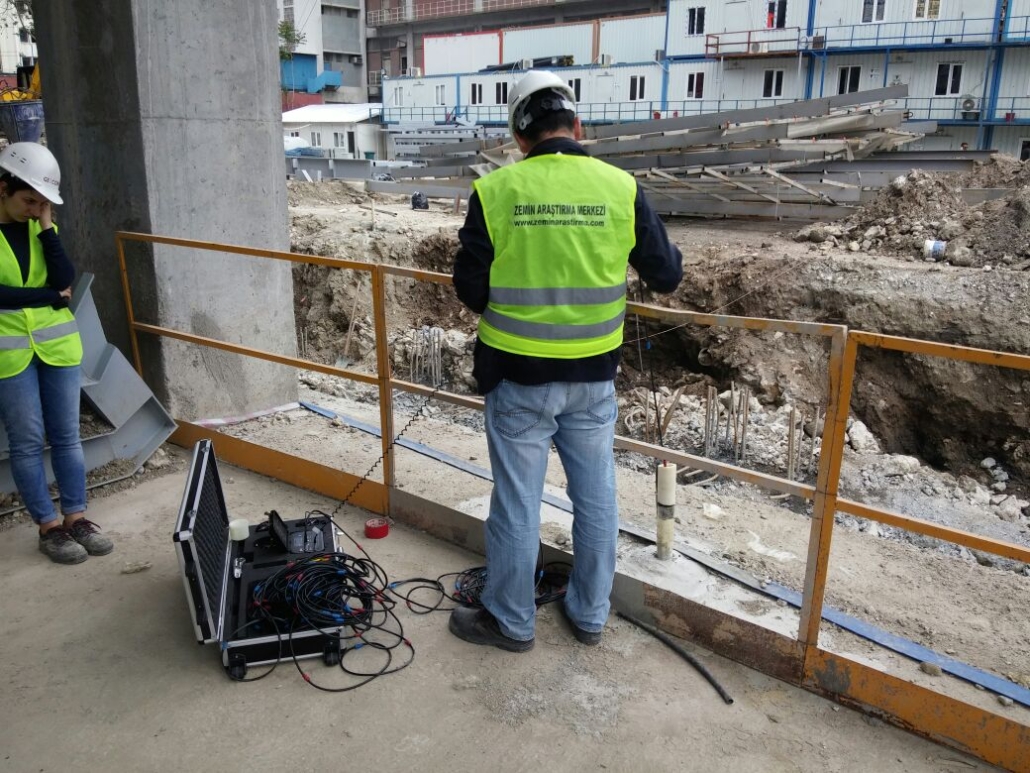

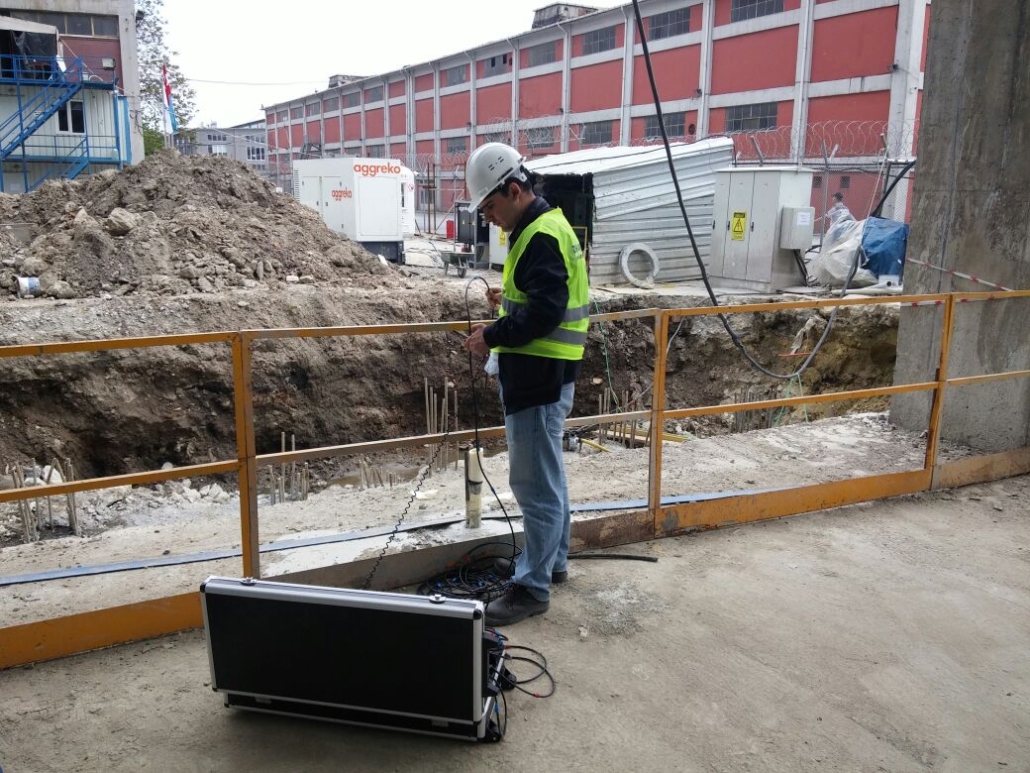

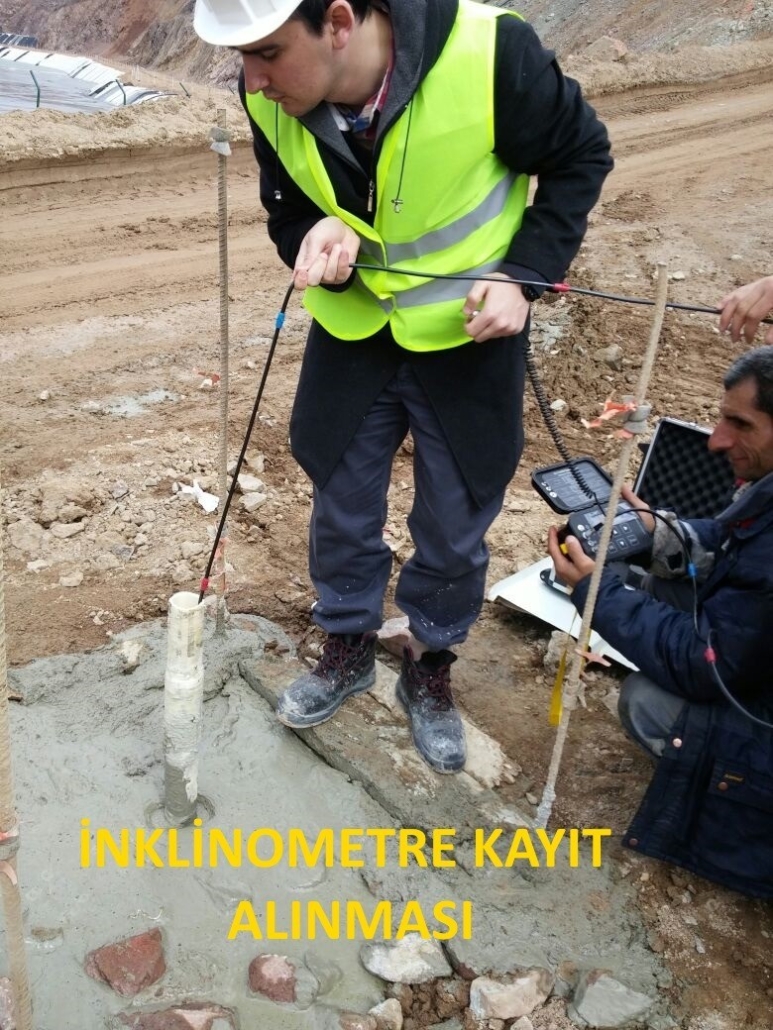

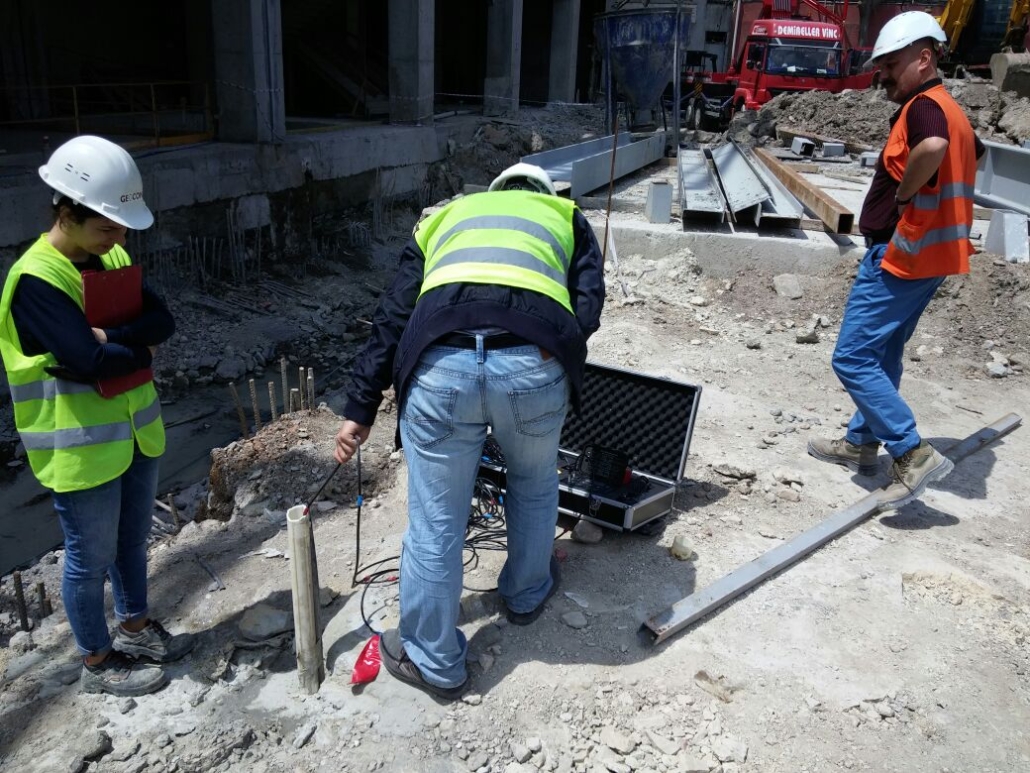

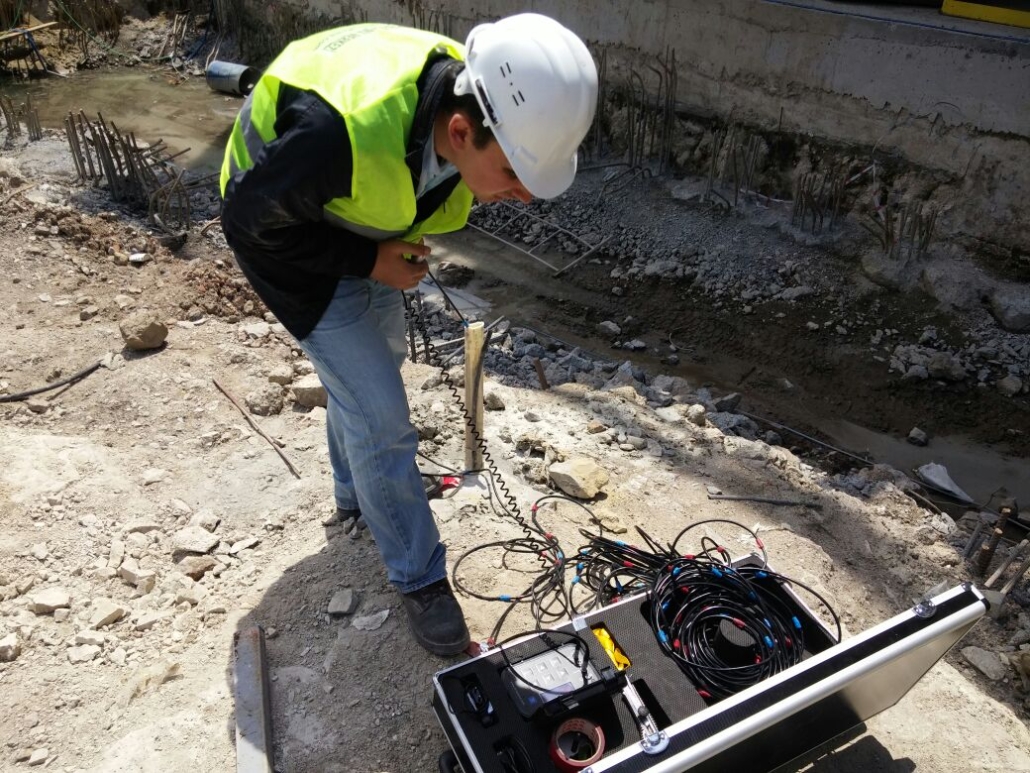

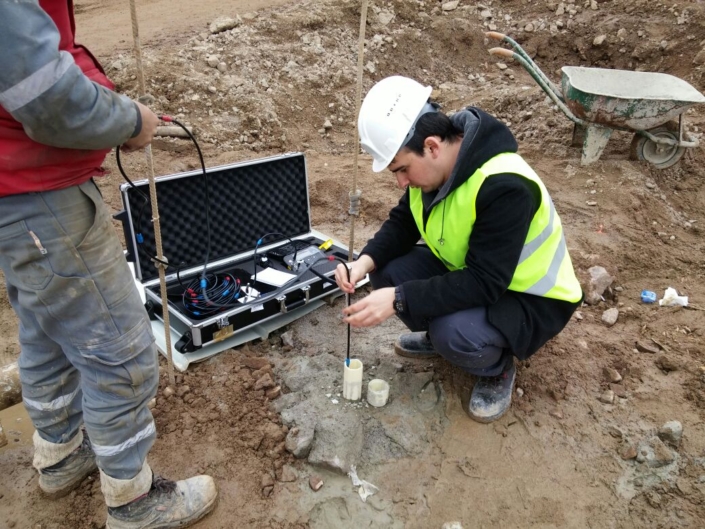

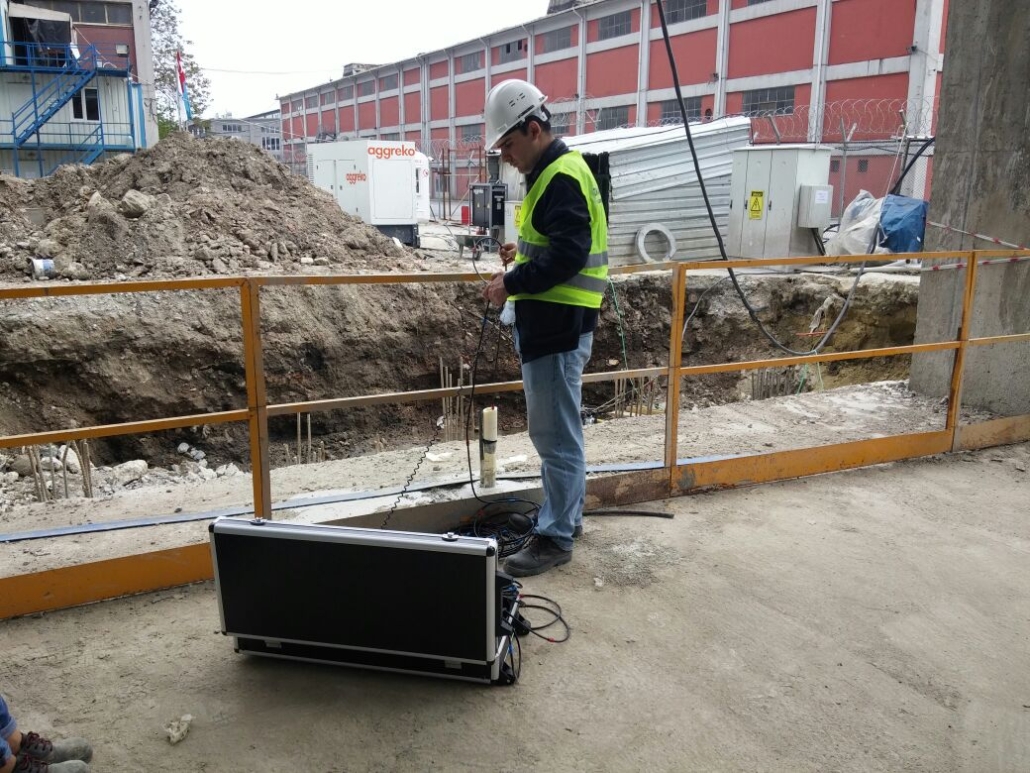

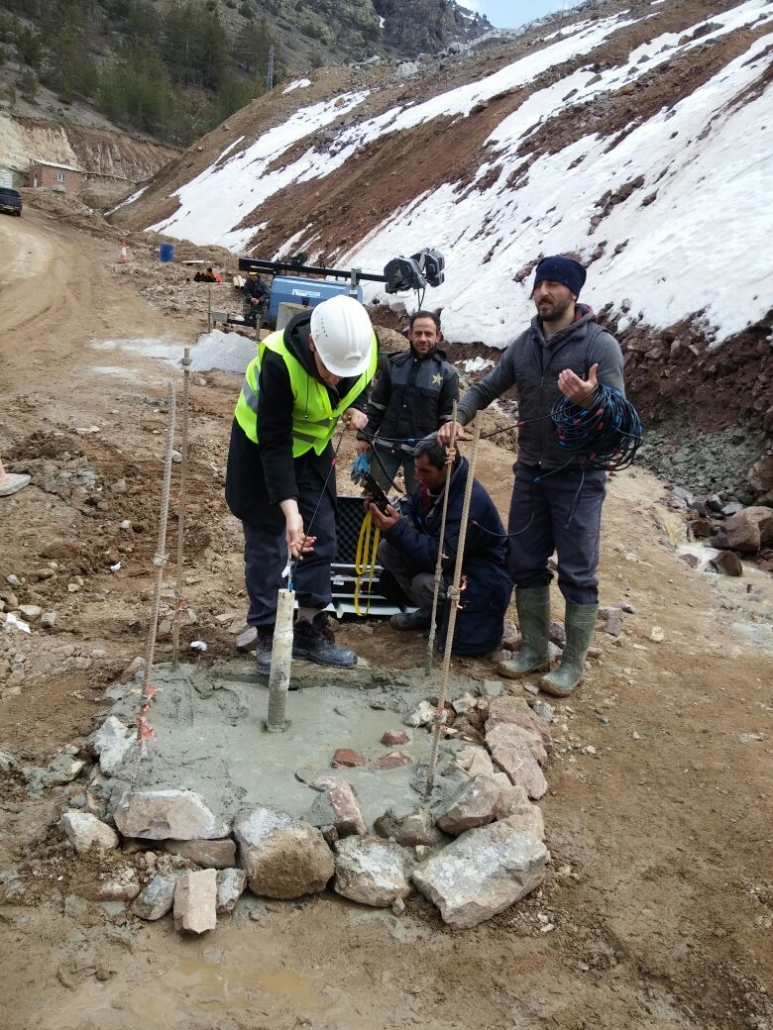

İnklinometre çalışmalarımızdan görüntüler
Örnek iş: Bursa Yenişehir Anadolu Cam fabrikası, inklinometre kurulumu ve okumaları (2016). Diğer işlerimiz için referanslar sayfasına bakabilirsiniz.
Diğer izleme yöntemleri
İnklinometre mi, başka bir ölçüm mü?
| Yöntem | Neyi ölçer? | Ne zaman seçilir? |
|---|---|---|
| İnklinometre | Derinliğe göre yatay deplasman | İksa, şev ve heyelanda yatay hareketin derinliği ve büyüklüğü |
| Manyetik ekstansometre | Derinliğe göre düşey hareket (oturma, kabarma) | Dolgu oturması, kazı tabanında kabarma |
| Tiltmetre | Yapı yüzeyinde dönme ve eğilme | Komşu binalar, perde ve kolonlarda eğilme takibi |
| Topoğrafik ölçüm | Yüzeydeki noktaların koordinatı | Perde başı ve yüzey hareketinin genel takibi |
| Ankraj çekme deneyi | Ankrajın taşıma ve sünme davranışı | İksa ankrajlarının kabulü |
Sıkça sorulan sorular
İnklinometre hakkında merak edilenler
İnklinometre deneyi nedir?
Zemine düşey olarak yerleştirilen oluklu bir borunun içinde eğim ölçer bir prob gezdirilerek zeminin yatay hareketinin derinliğe göre ölçüldüğü izleme yöntemidir. Hareketin hangi derinlikte, hangi yönde ve ne hızla olduğunu gösterir.
İnklinometre hangi standarda göre yapılır?
Prob tipi inklinometreyle zemin hareketinin izlenmesi ASTM D6230 standardına göre yapılır.
İnklinometre kuyusu kaç metre olmalı?
Borunun alt ucu, beklenen hareket bölgesinin altındaki ve hareket etmeyen sağlam tabakaya yeterince gömülmelidir. İksalarda bu çoğunlukla kazı derinliğinin ve perde boyunun altına inilerek sağlanır. Derinliği proje müellifi zemin profiline göre belirler.
İnklinometre okuması ne sıklıkla yapılır?
Sıklığı şartname ve hareket hızı belirler. Derin kazılarda kazı sırasında okumalar sık, çoğunlukla haftalık yapılır. Hareket yavaş olan şev ve heyelanlarda aylık ya da altı aylık okuma yeterli olabilir.
İlk okuma ne zaman yapılır?
Boru çevresindeki enjeksiyon priz aldıktan sonra, yaklaşık bir hafta içinde ilk okuma yapılır. Bu okuma referanstır ve kazı ya da hareket başlamadan önce alınmalıdır.
İnklinometre ne kadar hassastır?
Prob, boru içinde 0,5 m aralıklarla eğim ölçer ve ölçümler milimetre düzeyinde deplasmana çevrilir. Prob 180° çevrilerek ikinci geçiş yapıldığı için cihaz hataları büyük ölçüde giderilir. Doğruluk kurulumun kalitesine ve borunun sabit tabana gömülmesine bağlıdır.
İnklinometre borusu nedir?
Prob tekerleklerinin kaydığı dört oluklu, genellikle ABS’den üretilen özel bir borudur. 60 ve 70 mm dış çaplı borular, birleştirme manşonları, alt ve üst kapakları ile birlikte tedarik ediyoruz.
İnklinometre grafiği nasıl yorumlanır?
Düşey eksen derinlik, yatay eksen ilk okumaya göre birikimli yatay deplasmandır. İksada deplasman genellikle üst kısımda en büyüktür. Heyelanda hareketin ani bir kırılma gibi göründüğü derinlik kayma yüzeyidir. Okumalar arasındaki artışın hızı en önemli uyarıdır.
Uyarı ve alarm eşikleri neye göre belirlenir?
Eşikleri proje mühendisi belirler. İksa tipi, kazı derinliği, komşu yapıların ve altyapının hassasiyeti eşiklerin seçiminde etkilidir. Eşik aşıldığında okumalar sıklaştırılır ve önlem planı uygulanır.
İnklinometre ile ekstansometre arasındaki fark nedir?
İnklinometre derinliğe göre yatay hareketi, manyetik ekstansometre ise derinliğe göre düşey hareketi yani oturma ve kabarmayı ölçer. İkisi aynı projede birlikte kullanılabilir.
Kazıya başlamadan izlemeyi kuralım
Kuyu sayısını, derinliği, izleme süresini ve sahanın bulunduğu ili iletin. İlk okumayı kazıdan önce alacak şekilde programı planlayalım.
