Jeoradar GPR ile Altyapı Tespiti

Jeoradar GPR ile altyapı tespiti, kazı yapmadan önce yeraltında bulunan boru, kablo, kanalizasyon, su hattı, telekomünikasyon ve diğer altyapı elemanlarının araştırılması için kullanılan tahribatsız jeofizik yöntemlerden biridir.

Zemin Araştırma Merkezi olarak jeoradar GPR ile yeraltı altyapı tespiti, saha taraması, GPR ölçümü ve teknik değerlendirme hizmetleri sunuyoruz.

Özellikle kazı, yatay sondaj, fore kazık, altyapı yenileme, yol çalışmaları ve inşaat projelerinde mevcut yeraltı hatlarının önceden araştırılması; iş güvenliği, proje planlaması ve mevcut altyapının korunması açısından önemlidir.

Jeoradar GPR ile Altyapı Tespiti Nedir?

Jeoradar veya GPR (Ground Penetrating Radar), elektromanyetik dalgalar kullanarak yüzey altında bulunan fiziksel özellik farklılıklarının araştırılmasını sağlayan bir jeofizik yöntemdir.

GPR cihazı zemine elektromanyetik sinyaller gönderir. Yeraltında farklı fiziksel özelliklere sahip malzemelerle karşılaşan sinyallerin bir bölümü geri yansır ve cihaz tarafından kaydedilir.

Toplanan veriler bilgisayar ortamında işlenerek radargramlar oluşturulur. Bu veriler uzman tarafından değerlendirilerek yeraltındaki olası altyapı hatları ve anomaliler belirlenir.

Jeoradar yöntemi özellikle kazı öncesi yeraltı altyapısının araştırılması gereken projelerde önemli bir yardımcı yöntemdir.

Jeoradar ile Hangi Altyapılar Tespit Edilebilir?

Saha koşullarına, hedefin özelliklerine ve GPR antenine bağlı olarak aşağıdaki yeraltı altyapıları araştırılabilir:

Su boruları
Kanalizasyon hatları
Yağmur suyu hatları
Doğalgaz hatları
Elektrik kabloları
Telekomünikasyon kabloları
Fiber optik altyapılar
Metal borular
Bazı metal olmayan borular
Yeraltı yapı elemanları
Betonarme altyapı elemanları

Burada önemli olan, GPR’ın her hedefi aynı şekilde tespit etmediğidir. Hedefin malzemesi, çapı, derinliği ve çevresindeki zeminin özellikleri sonuçları doğrudan etkiler.

Jeoradar ile Boru Nasıl Bulunur?

Jeoradar (GPR – Ground Penetrating Radar), kazı yapmadan yeraltındaki boruların konumunun araştırılmasını sağlayan tahribatsız jeofizik yöntemlerden biridir. Özellikle mevcut altyapı projelerinin bulunmadığı veya sahadaki altyapının projelerle uyuşmadığı durumlarda kullanılabilir.

Jeoradar cihazı, zemine elektromanyetik sinyaller gönderir. Yeraltında bulunan boru ile çevresindeki zemin arasında fiziksel özellik farkı varsa sinyalin bir bölümü geri yansır. Bu yansımalar cihaz tarafından kaydedilir ve bilgisayar ortamında işlenerek radargram adı verilen görüntüler oluşturulur.

Jeoradar ile Hangi Borular Bulunabilir?

Saha koşullarına bağlı olarak jeoradar ile;

Su boruları,
Kanalizasyon hatları,
Yağmur suyu boruları,
Doğalgaz hatları,
Metal borular,
Bazı plastik ve metal olmayan borular

araştırılabilir.

Kazı Öncesi Jeoradar Altyapı Tespiti

Kazı yapılacak alanlarda mevcut altyapıların bilinmemesi ciddi iş güvenliği ve proje riskleri oluşturabilir.

Kazıdan önce yapılan jeoradar taraması ile çalışma alanındaki olası altyapı hatlarının konumları araştırılabilir.

Özellikle;

Bina temel kazıları,
Derin kazılar,
İksa uygulamaları,
Fore kazık çalışmaları,
Kanal kazıları,
Yol çalışmaları,
Altyapı yenileme projeleri,
Yatay sondaj çalışmaları,
Otopark ve saha düzenlemeleri

öncesinde GPR araştırması yapılabilir.

Amaç, kazı veya delme işlemine başlamadan önce mevcut yeraltı koşulları hakkında daha fazla bilgi elde etmektir.

Jeoradar ile Boru Tespiti

Yeraltındaki boruların konumlarının bilinmediği alanlarda GPR ölçümleri kullanılabilir.

Jeoradar ile saha koşullarına bağlı olarak;

su boruları, kanalizasyon hatları, yağmur suyu hatları, doğalgaz hatları ve çeşitli altyapı boruları

araştırılabilir.

Boru malzemesi, çapı, gömülme derinliği ve çevresindeki zemin GPR performansını etkiler.

Bu nedenle jeoradar sonuçları saha verileri ve mevcut altyapı projeleriyle birlikte değerlendirilmelidir.

Jeoradar ile Kablo Tespiti

Elektrik ve telekomünikasyon kablolarının bulunduğu alanlarda kazı öncesinde yeraltının araştırılması önemlidir.

GPR ölçümleri ile uygun koşullarda;

Elektrik kabloları,
Enerji hatları,
Telekomünikasyon hatları,
Fiber altyapı,
Kablo kanalları

araştırılabilir.

Özellikle mevcut altyapı haritalarının eksik olduğu veya sahadaki mevcut durumun proje ile uyuşmadığı alanlarda jeoradar ölçümü yardımcı olabilir.

Jeoradar ile Kanalizasyon ve Su Hattı Tespiti

Yeraltındaki kanalizasyon, içme suyu ve yağmur suyu hatlarının araştırılması GPR’ın kullanım alanlarından biridir.

Jeoradar ölçümü ile hatların oluşturduğu anomaliler belirlenerek saha üzerinde güzergâh araştırması yapılabilir.

Gerekli durumlarda ölçüm sonuçları koordinatlandırılarak mevcut altyapı haritasına aktarılabilir.

Jeoradar ile Doğalgaz Hattı Tespiti

Doğalgaz hatlarının bulunduğu bölgelerde yapılacak kazı ve sondaj çalışmalarından önce mevcut altyapının araştırılması önemlidir.

GPR, uygun saha koşullarında doğalgaz hatlarının oluşturduğu yeraltı anomalilerinin araştırılmasına yardımcı olabilir.

Önemli: GPR tek başına tüm doğalgaz hatlarının kesin olarak tespit edileceği anlamına gelmez. Kritik altyapı çalışmalarında mevcut altyapı kayıtları, yüzey işaretleri ve gerekli diğer tespit yöntemleri birlikte değerlendirilmelidir.

Yatay Sondaj Öncesi Jeoradar Tespiti

Yatay sondaj ve HDD çalışmalarında sondaj güzergâhının mevcut altyapılarla çakışmaması büyük önem taşır.

Jeoradar ile sondaj güzergâhı üzerinde tarama yapılarak;

Mevcut borular,
Kablo hatları,
Kanal ve altyapı elemanları,
Betonarme yapıların oluşturduğu anomaliler

araştırılabilir.

Bu nedenle yatay sondaj öncesi jeoradar altyapı tespiti, güzergâh planlamasına yardımcı olan önemli bir saha araştırmasıdır.

Fore Kazık Çalışmaları Öncesinde Jeoradar

Fore kazık ve derin kazı projelerinde mevcut yeraltı altyapılarının bilinmesi önemlidir.

Kazık imalatı yapılacak bölgede;

Elektrik hatları,
Su ve kanalizasyon hatları,
Telekomünikasyon altyapısı,
Diğer yeraltı yapı elemanları

araştırılabilir.

Jeoradar çalışması, fore kazık imalatı öncesinde mevcut saha koşullarının değerlendirilmesine yardımcı olabilir.

Jeoradar Altyapı Tespiti Nasıl Yapılır?

Profesyonel bir GPR altyapı tespit çalışması genel olarak aşağıdaki aşamalardan oluşur.

1. Saha Bilgilerinin Alınması

Çalışmanın yapılacağı alan, araştırmanın amacı ve bilinen altyapı bilgileri değerlendirilir.

2. Saha Keşfi

Çalışma alanı incelenir ve GPR ölçümüne uygun tarama güzergâhları belirlenir.

3. GPR Anten Seçimi

Araştırılacak hedefin yaklaşık derinliği ve istenen çözünürlük dikkate alınarak uygun anten seçilir.

4. Jeoradar Ölçümü

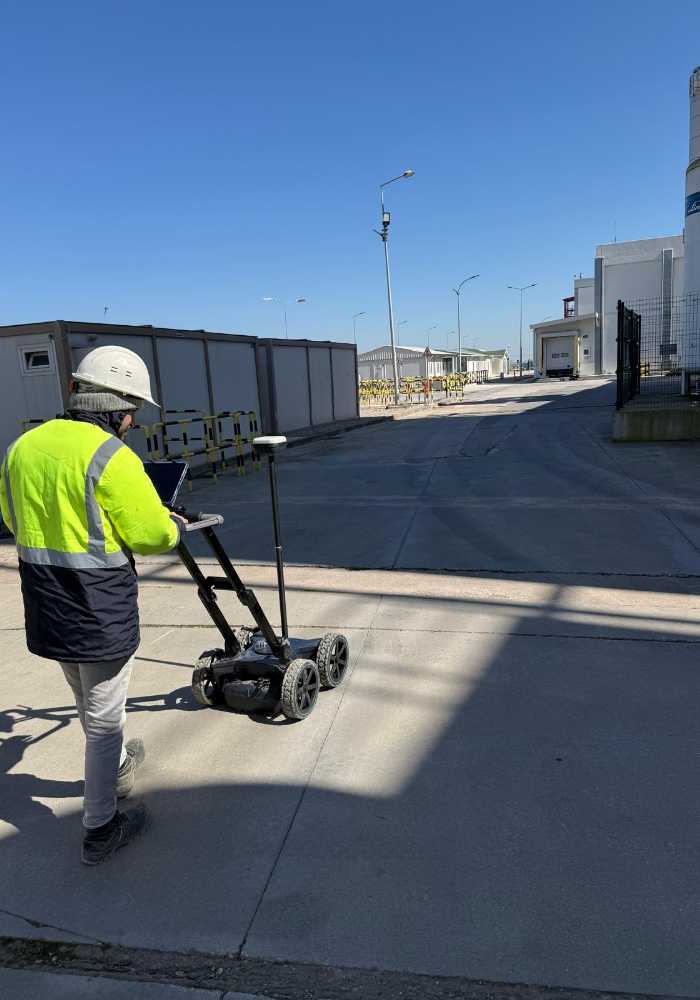

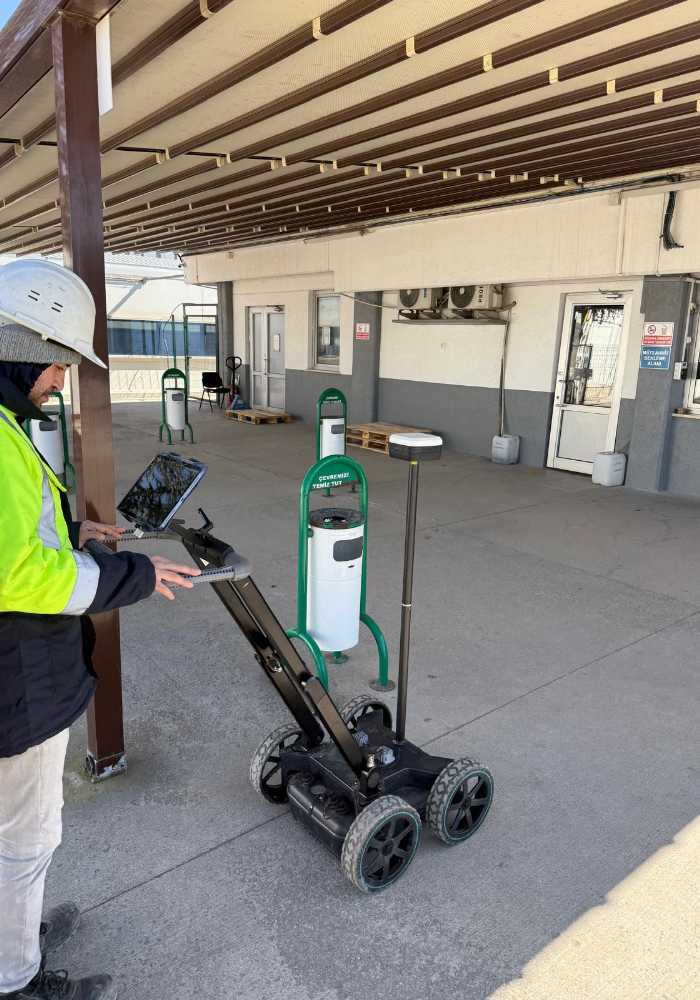

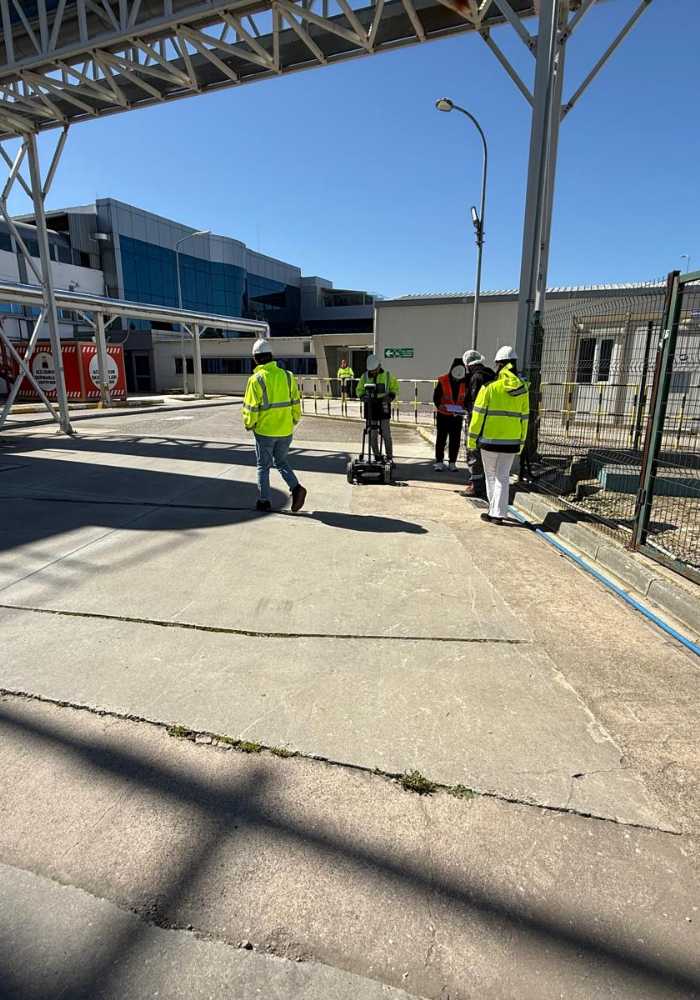

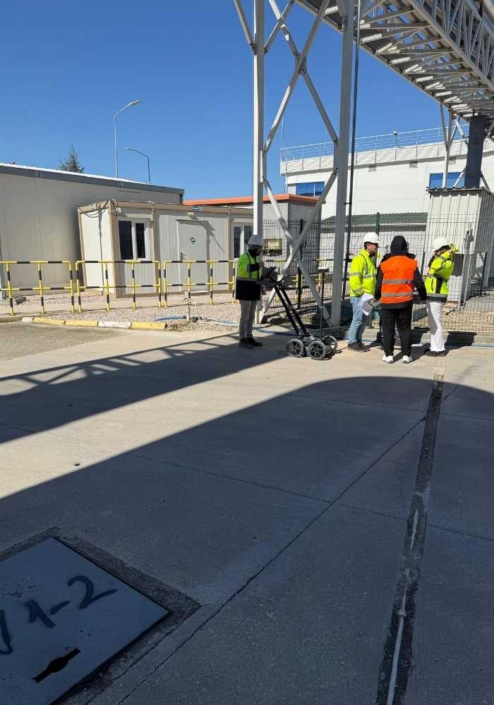

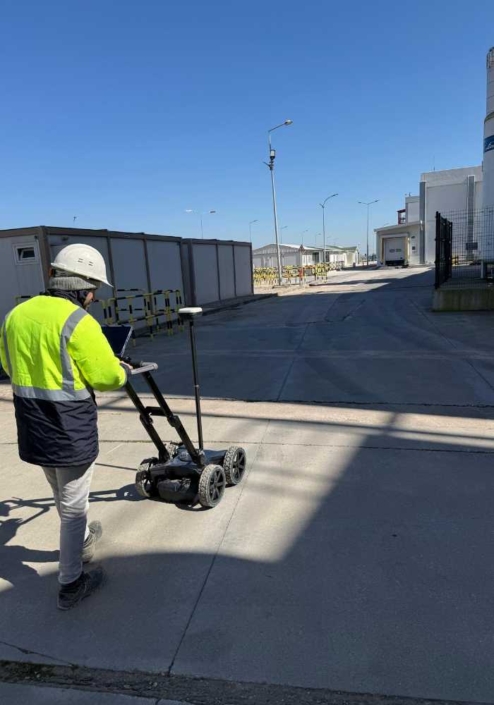

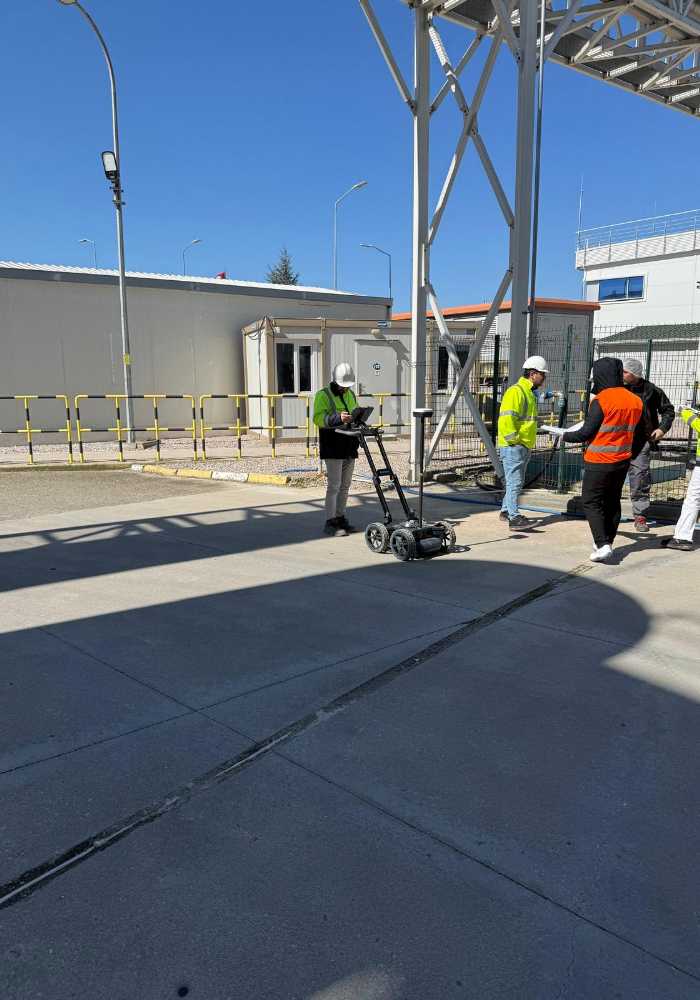

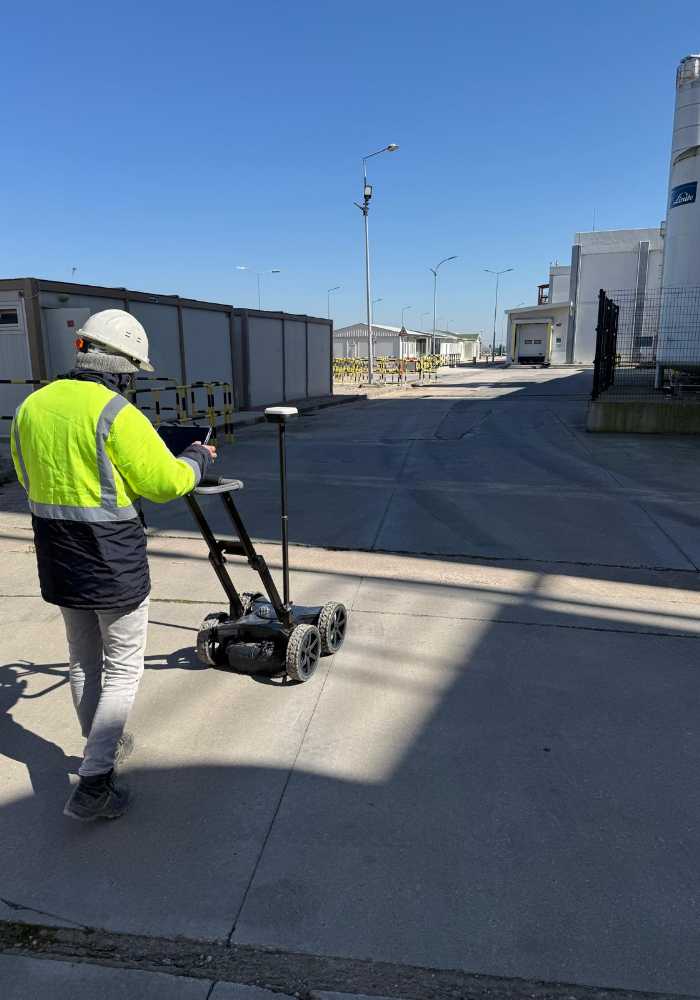

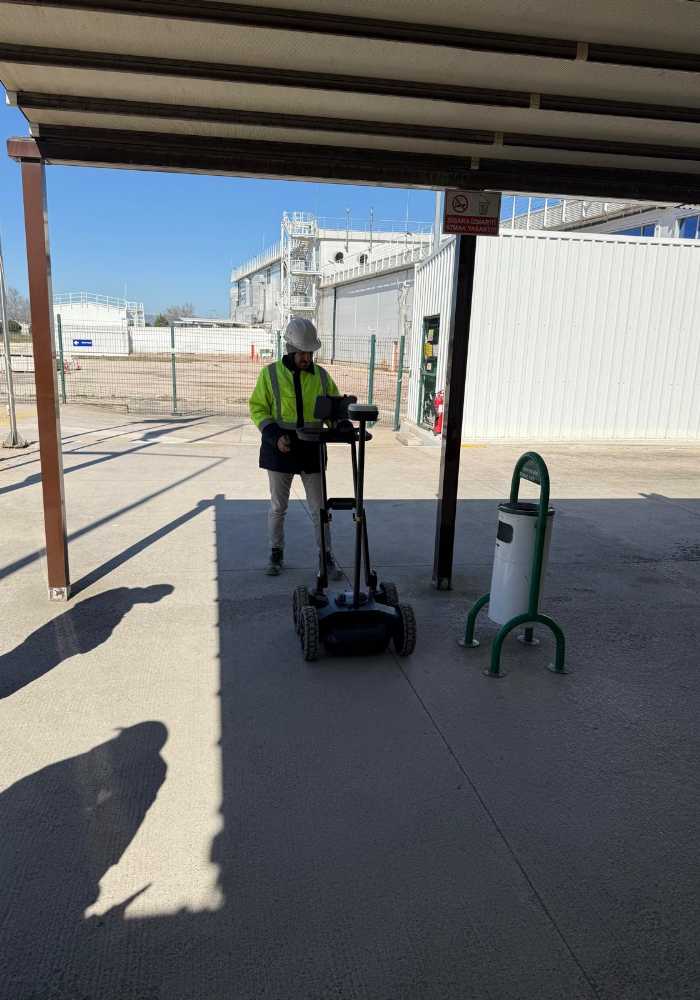

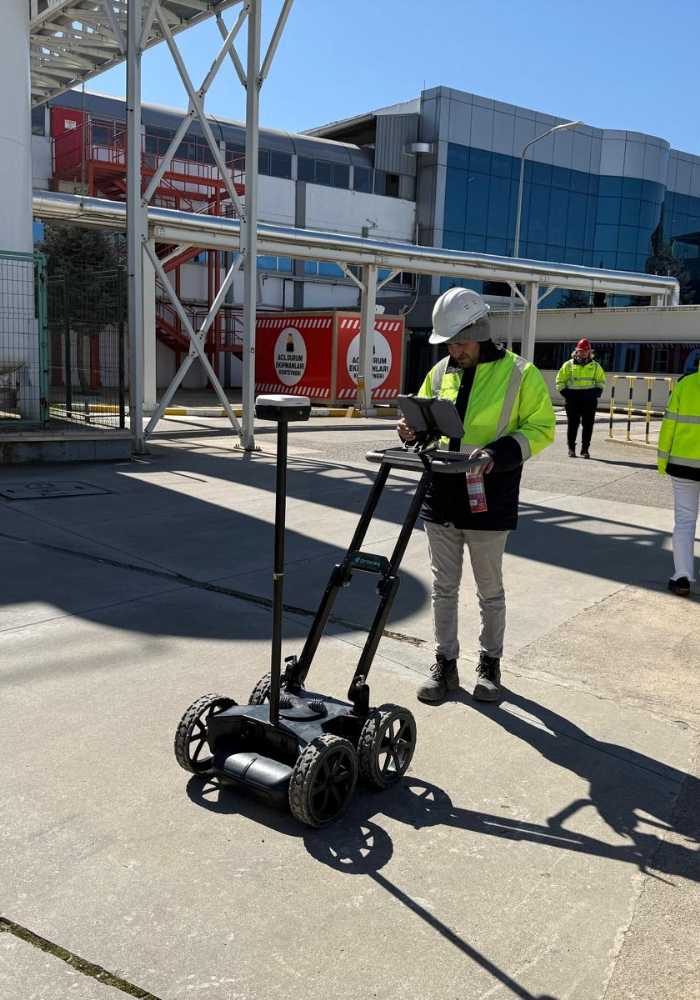

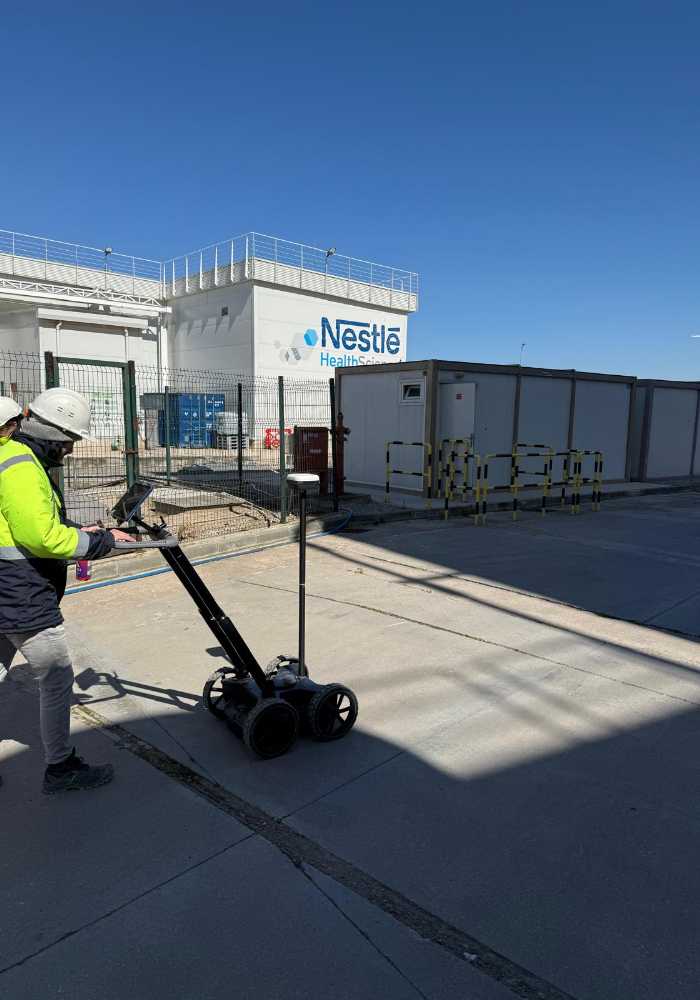

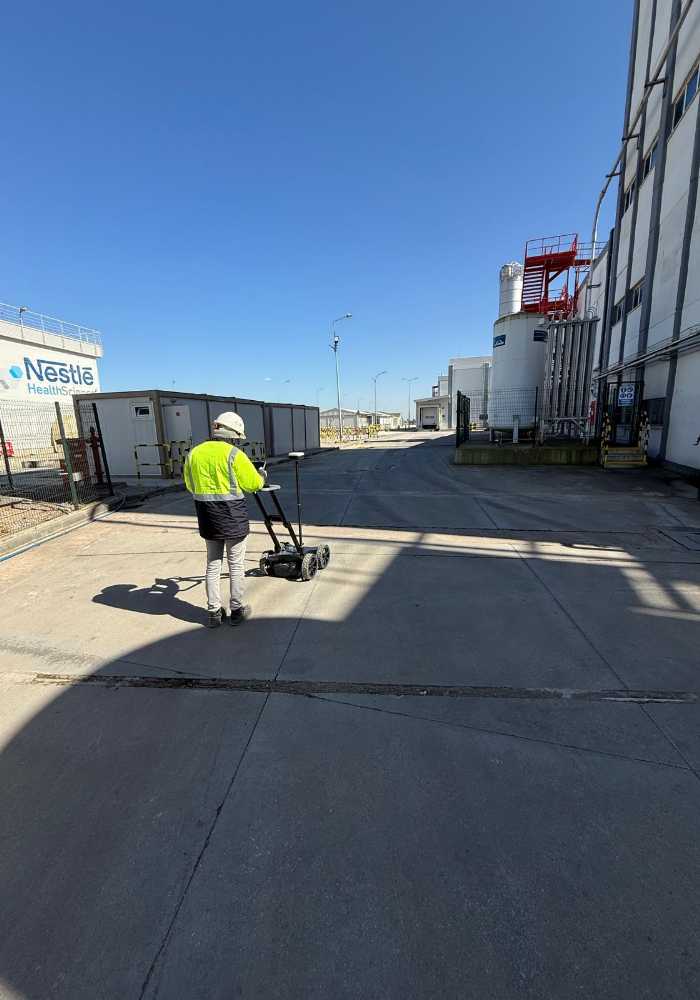

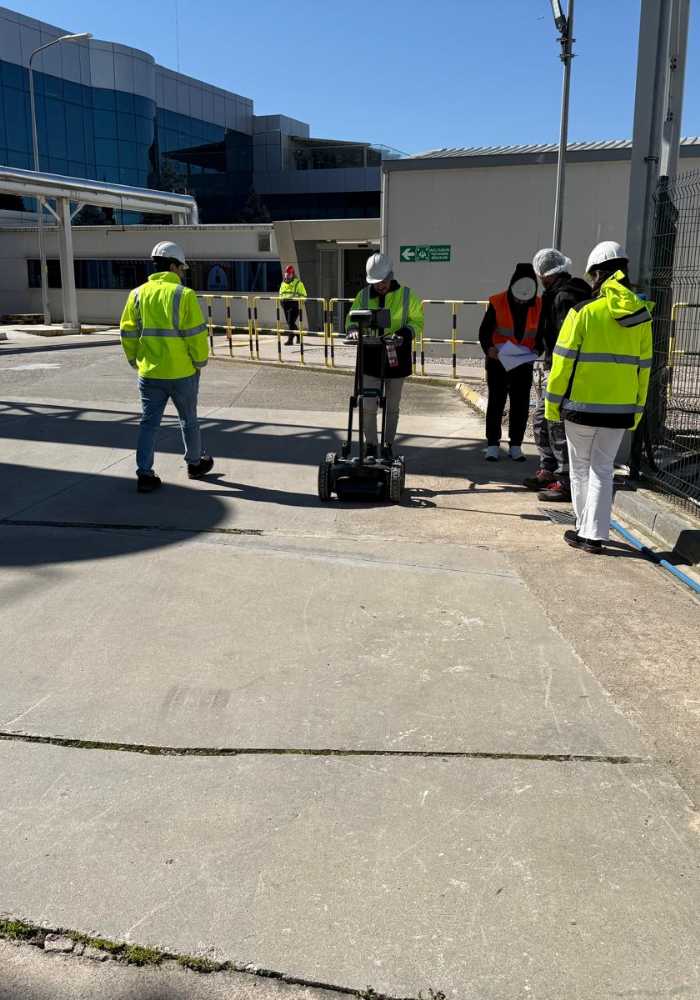

GPR cihazı belirlenen profiller üzerinde hareket ettirilerek yeraltından veri toplanır.

5. Veri İşleme

Ham GPR verileri bilgisayar ortamında işlenir ve gerekli filtreleme işlemleri uygulanır.

6. Yeraltı Anomalilerinin Yorumlanması

Radargramlar incelenerek altyapı hatlarına karşılık gelebilecek anomaliler değerlendirilir.

7. Saha Üzerinde İşaretleme

Gerekli durumlarda belirlenen hatların yaklaşık konumları saha üzerinde işaretlenebilir.

8. Raporlama

Ölçüm sonuçları, araştırma profilleri ve tespit edilen anomaliler teknik rapor halinde sunulabilir.

Jeoradar ile Altyapı Tespitinin Avantajları

Jeoradar altyapı araştırmasının başlıca avantajları şunlardır:

Kazı yapmadan ön araştırma yapılabilmesi
Mevcut altyapının araştırılmasına yardımcı olması
Kazı öncesinde risklerin azaltılmasına katkı sağlaması
Proje planlamasını kolaylaştırması
Yatay sondaj güzergâhlarının değerlendirilmesine yardımcı olması
Geniş alanların hızlı taranabilmesi
Ölçümlerin dijital olarak kaydedilebilmesi
Tespit edilen anomalilerin haritalandırılabilmesi
Mevcut altyapı kayıtlarının saha ile karşılaştırılabilmesi

Jeoradar Altyapı Tespiti Kaç Metre Derinlikte Yapılır?

Jeoradar için her proje ve zeminde geçerli tek bir maksimum derinlik değeri yoktur.

Araştırma derinliği;

GPR anten frekansına,
Zemin türüne,
Kil içeriğine,
Zemin nemine,
Elektriksel iletkenliğe,
Hedefin büyüklüğüne,
Hedef ile çevresindeki malzeme arasındaki fiziksel farklılığa

bağlı olarak değişir.

Bu nedenle altyapı tespiti için kullanılacak GPR sistemi ve anten seçimi saha koşulları değerlendirilerek yapılmalıdır.

Jeoradar ile Altyapı Tespiti Kesin Sonuç Verir mi?

GPR, yeraltındaki fiziksel farklılıkların araştırılmasını sağlayan bir jeofizik yöntemdir.

Ancak her saha için aynı sonucu vermesi beklenmez.

Özellikle yoğun kil içeren, yüksek iletkenlik gösteren veya çok nemli zeminlerde araştırma performansı düşebilir.

Bu nedenle kritik altyapı çalışmalarında GPR sonuçlarının;

Mevcut altyapı projeleri,
Saha gözlemleri,
Diğer jeofizik yöntemler,
Sondaj veya doğrulama kazıları

ile birlikte değerlendirilmesi gerekebilir.

Jeoradar Altyapı Tespiti Fiyatları

Jeoradar altyapı tespit fiyatı her proje için aynı değildir.

Fiyatlandırmada;

Çalışma alanının büyüklüğü,
Ölçüm profillerinin uzunluğu,
Araştırılacak hedef,
Hedef derinliği,
Zemin koşulları,
Kullanılacak GPR anteni,
Veri işleme,
Saha işaretlemesi,
Haritalama,
Raporlama,
Çalışma lokasyonu

dikkate alınabilir.

Bu nedenle en doğru fiyatlandırma, çalışma alanı ve araştırma amacı belirlendikten sonra yapılır.

Jeoradar Altyapı Tespiti Hizmeti

Zemin Araştırma Merkezi olarak jeoradar GPR ile altyapı tespiti çalışmalarını proje ihtiyaçlarına göre gerçekleştiriyoruz.

Başta İstanbul olmak üzere Türkiye genelindeki;

İnşaat firmaları,
Altyapı firmaları,
Yatay sondaj firmaları,
Telekomünikasyon firmaları,
Elektrik altyapı firmaları,
Yol ve altyapı projeleri,
Şantiye ve proje ekipleri

için GPR altyapı tespit hizmeti sunuyoruz.

Jeoradar GPR Altyapı Tespiti İçin Teklif Alın

Çalışma yapılacak alanın adresini, yaklaşık büyüklüğünü ve tespit edilmek istenen altyapı türünü bize ileterek jeoradar GPR altyapı tespiti için teklif alabilirsiniz.

Telefon / WhatsApp: +90 533 616 18 67

E-posta: info@zeminarastirma.com

Sık Sorulan Sorular

Jeoradar ile yeraltı altyapısı tespit edilir mi?

Evet. Uygun saha koşullarında GPR ile yeraltındaki boru, kablo ve diğer altyapı elemanlarının oluşturduğu anomaliler araştırılabilir.

Jeoradar ile su borusu bulunur mu?

Uygun zemin ve hedef koşullarında su borularının konumu GPR ölçümleriyle araştırılabilir.

Jeoradar ile elektrik kablosu bulunur mu?

GPR, uygun koşullarda elektrik ve telekomünikasyon altyapılarının araştırılmasında kullanılabilir.

Jeoradar doğalgaz borusunu bulur mu?

Uygun saha koşullarında doğalgaz hattına ait anomaliler araştırılabilir. Kritik çalışmalarda GPR sonuçları diğer mevcut altyapı bilgileri ve doğrulama yöntemleriyle birlikte değerlendirilmelidir.
